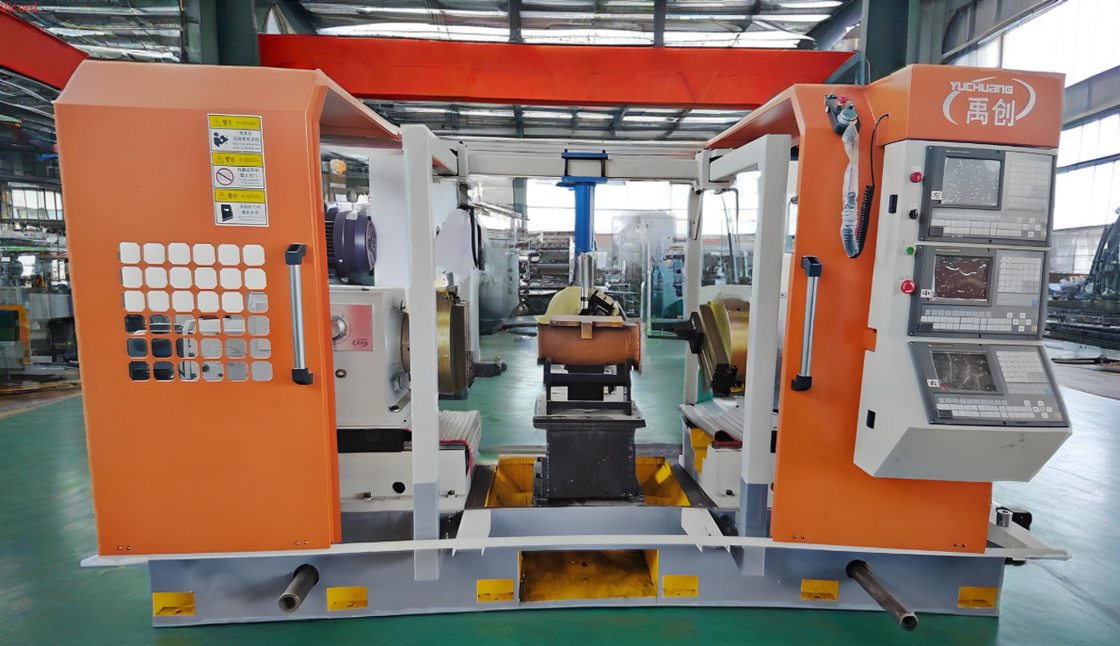

Swing angolo multifunzione macchina di fresatura CNC a tre lati

Marchio:	Vicord
Numero di modello:	YC III C300HT
Condizioni di pagamento:	T/T,L/C
Capacità di approvvigionamento:	500 units/year

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Place of Origin:

China

Certificazione:

X-axis:

190mm

Z-axis:

460mm

Numerical control system:

optional

Coaxiality:

≤0.15mm

Verticality:

≤0.15mm

Machine tool weight:

5850

Imballaggi particolari:

Film di plastica di avvolgimento

Supply Ability:

500 units/year

Evidenziare:

macchine per la fresatura a tripla parte

tornitore per foratura CNC multifunzione

macchine per la fresatura a CNC multifunzione

Descrizione di prodotto

Torno CNC a tre lati multifunzione con angolo di oscillazione

La macchina utensile adotta un sistema di controllo numerico per il controllo.

Applicazione

La macchina utensile è adatta a vari accessori, valvole e gomiti.

Ha un'elevata efficienza di lavorazione, riduce il lavoro manuale, garantisce un'elevata uniformità delle dimensioni di lavorazione ed è facile da usare.

Caratteristica

Questa macchina utensile è in grado di elaborare vari accessori di tubi, quali gomiti a 90 gradi, curve a 11,25 gradi, curve a 30 gradi, regolando l'angolo del tavolo scorrevole.

Vantaggi

Durante il processo di lavorazione, la macchina utensile adotta un metodo di funzionamento simultaneo di tre teste di potenza, che consente la lavorazione di tre flange, piani,o fori da completare entro lo stesso lasso di tempo.

Una macchina dedicata equivale all'efficienza di tre macchine standard e una persona può operare 2-3 macchine dedicate.

Questa macchina speciale utilizza pienamente un sistema di controllo numerico per il controllo, che richiede solo una impostazione dello strumento per elaborare ripetutamente pezzi di lavoro dello stesso modello,migliorando così l'uniformità delle dimensioni.

Progetto	Specifica delle macchine utensili	YC III C300HT
Tecnico Specificità	Lunghezza massima di rotazione ((mm)	φ490
	Lunghezza massima di lavorazione ((mm)	850
	Lunghezza minima di lavorazione ((mm)	250
	Flancia intermedia al centro Dimensione massima di lavorazione ((mm)	450
	Flancia intermedia al centro dimensione minima di lavorazione ((mm)	200
	Incontra l'angolo di lavorazione	11.25,30,90,
	Percorso dell'asse X ((mm)	190
	Percorso dell'asse Z ((mm)	460
Precisione di lavorazione	Coassialità ((mm)	≤ 0.15
	Parallelismo (mm)	≤ 0.15
	Verticalità ((mm)	≤ 0.15
	Roverezza della superficie	6.3
Trasmissione principale	Trasmissione da (cambiamento marcia)	Quarto cambio di velocità
	Distanza del motore a fusione ((r/min)	77-257
	Modello di motore a fusione	YE2-132M-6-5.5KW
Sistema di controllo numerico (facoltativo)	Nanjing Huaxing - Sistema passo Nanjing Huaxing - Servo System
Modulo di alimentazione (facoltativo)	Stepmptor	24 N.m
Modulo di alimentazione (facoltativo)	Motore di azionamento	7.7 N.m.
Apparizione della macchina	Dimensione complessiva della macchina utensile (lunghezza x larghezza x altezza) (mm)	3960 x 2750 x 1820
Apparizione della macchina	Dimensione complessiva della macchina utensile (lunghezza x larghezza x altezza) (mm)	4160 x 3000 x 1820
Peso della macchina utensile ((kg)		5850

Prodotto di processo

Swing angolo multifunzione macchina di fresatura CNC a tre lati 0
